深锥浓缩机

产品简介:

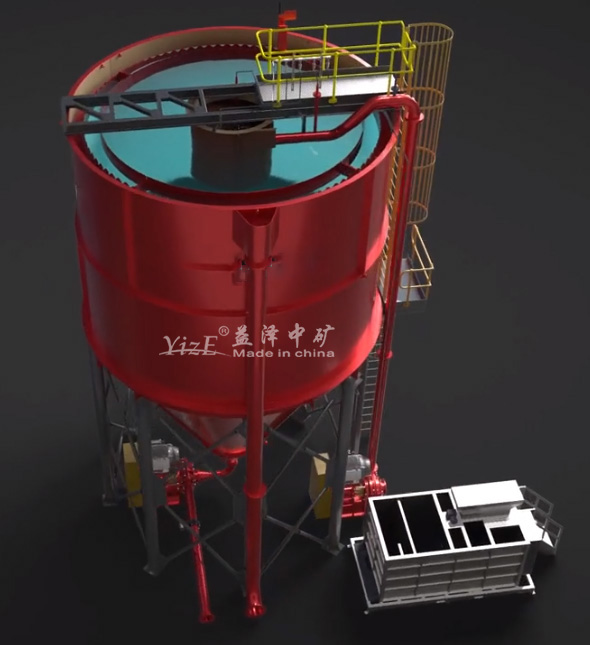

　　深锥浓缩机为上部圆筒形、下部圆锥形的机体。顾名思义，其锥体较深。在添加絮凝剂的条件下，浮选尾煤送入下部带锥形分配口的入料筒。煤泥水中的大部分水在浓缩机圆筒部分的澄清区内流向周边溢出，小部分在絮团沉降区内形成小涡流。

应用范围：

深锥多锥浓缩机主要用于选矿厂矿物的高浓度浓缩，也可以用于其它颗粒细、密度小的料浆的浓缩及废水处理。

现在咨询获取报价

13663038908

相关产品
样板工程
在线留言

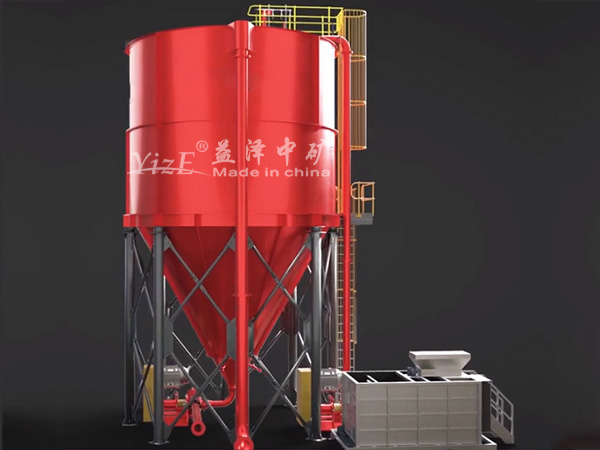

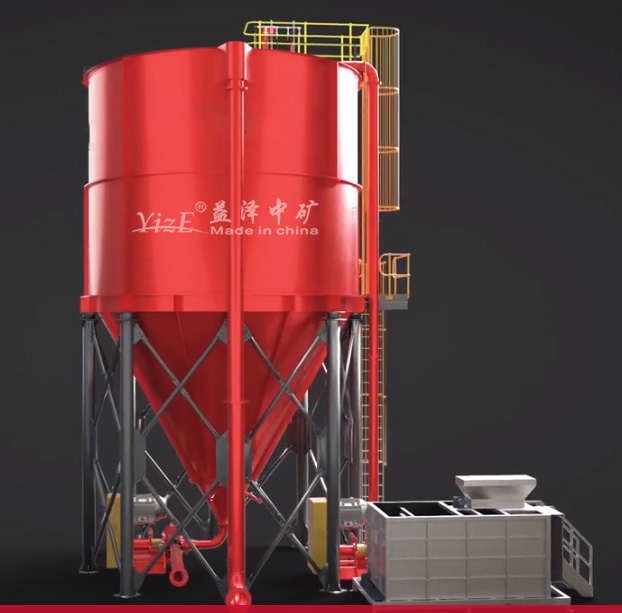

深锥浓缩机为上部圆筒形、下部圆锥形的机体。顾名思义，其锥体较深。在添加絮凝剂的条件下，浮选尾煤送入下部带锥形分配口的入料筒。煤泥水中的大部分水在浓缩机圆筒部分的澄清区内流向周边溢出，小部分在絮团沉降区内形成小涡流。在机体的圆锥部分即压缩区内，沉淀物在重力作用下进行压缩，由底流口放出或用泵抽出。深锥浓缩机直径6～l0m，圆筒部分高6~7m，圆锥部分高7.8m。深锥浓缩机锥体较浓，沉淀物存锥体底部承受大的重力压缩作用，使底流的固体含量很高。根据尾煤特性和底流排料量的不同，底流固体含量存200～800g/l之间。如对絮凝后的沉淀物施加轻微搅拌，其压缩程度会更高，所以有的深锥浓缩机存锥体部分装有搅拌装置，以利于沉淀物继续脱水。

优势特点

该款浓缩机设备池高远大于池径，整体呈立式桶锥形；
深锥浓缩机由于池体细长，在浓缩过程中又添加絮凝剂，加速了物料沉降和溢流水澄清的浓缩过程；
全新设计，使底流浓度和溢流水的质量均有较大幅度的提高；
可以真正实现智能化操作；
处理能力比传统的浓缩机，要高出3-8倍，底流浓度可达300-800 g/L,溢流水的质量能够达到我国排放标准。

工作原理

浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成，浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降，上部则成为澄清水，使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续的刮集到池底中心排矿口排出，而澄清水则由浓缩池上沿溢出。

深锥浓缩机也称膏体浓缩机，除了具有浓缩机的特点之外，特点是深锥，高度要比其他浓缩机高得多。主要由深锥、给料装置、搅拌装置、控制箱、给药装置和自动控制系统等组成。

技术参数

型号	池直径(mm)	池深度 (mm)	沉降面积(m²)	处理能(m³/h)
GSNG-3	3000	4400	21	60-70
GSNG-6	6000	8800	85	210-260
GSNG-9	9000	13500	310	570-700
GSNG-12	12000	17500	510	800-1200
GSNG-15	15000	19000	1200	1000-1500
GSNG-18	18000	22000	2000	1400-2100
GSNG-20	20000	22800	2700	2100-2600
